堆芯鎧裝探測器裝配工裝

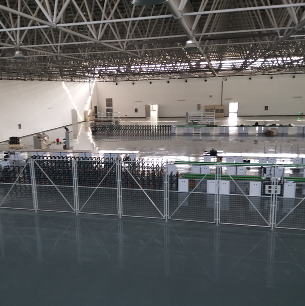

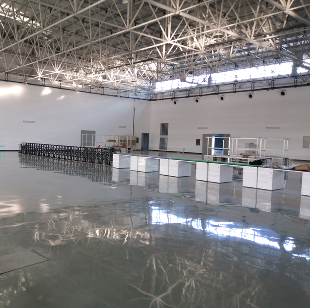

堆芯鎧裝探測器裝配工裝是根據客戶的要求非標定制，用于生產車間幾十米長堆芯探測器的實時裝配。裝配工裝總體分為左側伸縮移動的牽拉部分，和右側多段拼裝固定的裝配部分，伸縮機構材料為鋁合金型材，高1100mm，主體寬480mm，地腳排輪輪距660mm，伸展長度13m，兩側立柱上間隔安裝包膠掛鉤。其右側與最近的一張臺面固連并從這里接通電源，有電纜懸掛穿過伸縮機構到達最左側與伸縮機構端部固連的牽拉小車。右側裝配部分臺面由6張桌子拼成，每張桌子長2000mm，寬1000mm，高800mm，帶有升降地腳和抽屜等。臺面上分兩邊有多段首尾串接的UPE滑槽，整體工作長度25米。其中牽拉小車最為核心和復雜，在這里執行牽拉鋼絲的穿出和拉回，并有剎車機構用于固定工作位置。

堆芯鎧裝探測器裝配工裝滿足如下技術要求：
1：機械傳動系統在堆芯探測器的裝配桌面上安裝；
2：總長度20米長、0.5米寬，10米范圍內包含20個小傳送帶頭尾相連，
3：傳送帶可同時傳送也可單獨控制傳送，牽拉速度和長度實時顯示；
4：傳送速度在0-100mm/s范圍內可調，速度可手動和自動調節；
5：傳送帶兩端帶有限位裝置，以便探測器正常傳送而不發生偏斜。
