GCJ-V型貫穿件試驗氣法試驗裝置

GCJ-V型貫穿件試驗氣法密封性試驗裝置簡介：

GCJ-V型貫穿件試驗氣法密封性試驗裝置是參照相關標準和要求設計的一種貫穿件密封測試設備，試驗介質為壓縮氣體。根據現場工況，可以流量補充法、流量收集法、壓降法進行密封性試驗。采用模塊化、分體式設計。整個裝置由充壓模塊和測量模塊組成，兩模塊功能獨立，可拆分單獨使用。

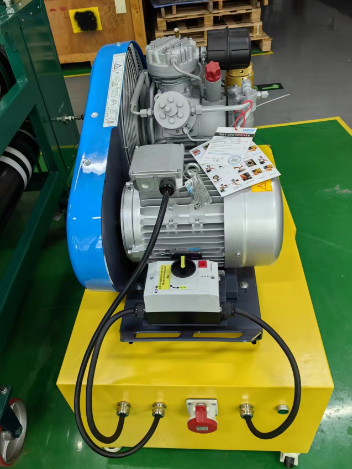

充壓模塊由空氣壓縮機和緩沖罐組成。充壓模塊便攜式設計，底部設計有四個帶剎車的萬向輪，方便移動。

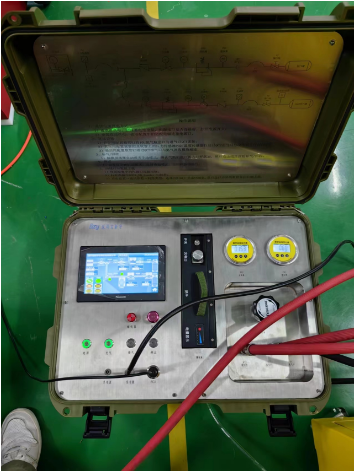

測量模塊集成在一個便攜式箱體中，包含減壓閥，壓力表，流量計，五通換向閥，顯示屏，供電電池等部件，測量模塊管路設計承壓范圍3.0MPa.g。測量模塊采用手提式儀表箱的方式進行設計，內部管路布置以及電器元件采用獨立模塊的方式進行布局。蓄電池組為快插式，可以快速更換，氣體進出口接頭均采用快插式接口，壓力表頭以及傳感器接口接全部采用快插接頭，便于拆卸做檢定。

GCJ-V型貫穿件試驗氣法密封性試驗裝置功能特點：

1）GCJ-V型貫穿件試驗氣法密封性試驗裝置（檢漏儀）將壓縮氣體按照設定壓力充入管道，并對管道上的閥門進行密封性試驗的裝置。整個試驗過程全部通過電腦自動控制，所有的試驗設定和操作都可以在觸摸屏電腦上完成，也可以手動操控，計算機自動生成壓力、溫度、泄漏率曲線，實時顯示，并將各數據存儲，隨時可打印出中英文檢測報告。

2）GCJ-V型貫穿件試驗氣法密封性試驗裝置測試回路中相應配置高精度的壓力表、質量流量計、減壓閥等，并通過高速數據采集控制卡實現實時監(jiān)控、報警和信號釆集，通過以上的配置，保證檢漏儀安全運行并獲得精確測試數據。裝置定期進行自診斷，診斷檢漏儀自身的密封性能。

3）GCJ-V型貫穿件試驗氣法密封性試驗裝置進出口匹配STAUBLI RBE06系列快速接頭，計量儀表如壓力表、流量計采用快速接頭連接，拆卸方便，便于定期檢定。

4）GCJ-V型貫穿件試驗氣法密封性試驗裝置的調壓閥承壓范圍：0～3.0MPa.g；壓力表精度：0.05%FS, 量程：0～30bar.g；裝置整體耐壓≥20bar.g。

5）GCJ-V型貫穿件試驗氣法密封性試驗裝置系統軟件根據用戶要求定制，代碼開源具，軟件人機交互操作界面簡單直觀?？稍谲浖蛻舳俗杂删庉嬙O置檢測項目、閾值、報告文本等形成標準模板，可多機上傳下載操作試驗模板與報告數據，具備數據報告存儲、分析趨勢圖功能；預留升級功能,相關試驗標準要求工程師可調整,易于輸入系統。

6）GCJ-V型貫穿件試驗氣法密封性試驗裝置進行設備12barg 空氣保壓測試，時間≥1小時，壓力下降≤0.75kPa；提供流量計、壓力表合格證和第三方計量證書。

7）GCJ-V型貫穿件試驗氣法密封性試驗裝置采的測量模塊集成在一個箱體中，結構緊湊，體積小重量輕，便于搬運。箱體堅抗沖擊、抗壓；防塵、防震，設計壽命10年以上。

GCJ-V型貫穿件試驗氣法密封性試驗裝置性能參數：

測量介質：氣體

設備耐壓壓力：1.6MPa

流量測量范圍：三個流量測量支路，量程分別為0-200sccm、0-2000sccm、0-20000sccm

流量顯示：可顯示標況（0bar 20℃）和工況（4.2bar 20℃）流量

流量計測量精度：±2%FS

壓力表測量精度：±0.05%FS

設備快速接口：STAUBLI RBE快速接頭

管閥件品牌：SWAGELOK

外接電源：220VAC/50Hz

內置可充電電池連續(xù)不間斷工作時間：≥48h
